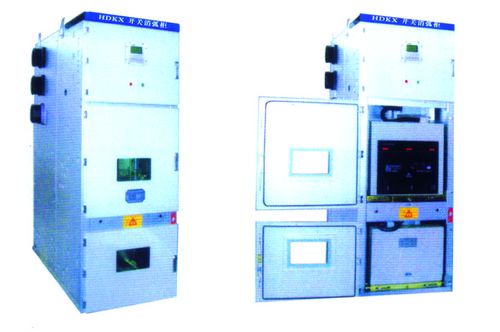

SIZK开关消弧柜

　　适用范围：
　　本装置适用于3-35kV中压电力系统本装置具有消弧功能，并兼有PT、过电压保护功能；可选配消谐、小电流选线功能；本装置适于中性点不接地、中性点经消弧线圈接地或中性点经高阻接地的电力系统；本装置适用于电缆线路为主的电网、电缆与架空线路混合电网及架空线路为主的电网。
　　工作原理及基本功能：
　　系统正常运行时，开口三角电压U△很小，系统显示“投运”，当U△由低电平变成高电平时，表明系统发生故障，此时微机控制器SIZK立即启动中断，根据PT二次输入信号Ua 、U b、U c 进行故障类型和故障类别的判断。
　　当系统发生单相接地故障时，则消弧断路器动作，将故障相直接接地，可在15ms左右将弧光熄灭，并将弧光接地过电压限制在线电压的水平，可有效避免因弧光接地引发的相间短路及因弧光接地过电压导致的避雷器爆炸事故。
　　当发生PT断线故障时，装置控制器报警并输出开关量接点信号，以便用户对有可能因PT断线导致误动作的继电保护进行互锁。
　　装置报警后，消弧控制器面板显示故障类PT断线，故障接地和相别，同时输出无源开关量接点信号。
　　装置配置RS485接口，可按照用户提供的通讯规约进行数据传送。
　　本装置中的电压互感器可以向计量仪表和继电保护提供信号，可取代常规的PT柜。
　　本装置具有事故追忆功能可记录20次故障发生的时间和故障的类型。
　　可选功能：
　　本装置可按用户要求配置自动选线功能。
　　本装置可按用户要求配置消（除）谐（振）的功能。
　　开关状态显控装置具有一次模拟图、带电显示，分合闸状态指示、接地指示、储能指示、手车位置指示、语音防误提示、温湿度控制、RS485远程通讯等多项功能。
　　本公司专门为开关消弧装置研制的一次消谐器，其原理是在PT一次中性点安装一敏感器件，在无谐振情况下，该器件电阻很小，将PT中性点接地，一旦出现谐振，该器件在几十毫秒内出现高阻态，相当于将PT中性点断开，使PT退出饱和，谐振消除。谐振消除后，该器件在1秒左右恢复到低阻状态，不影响PT测量。
　　产品优点：
　　本装置采用进口的分相控制断路器，适应容性电流范围广，可达1250A，且不受开断小的短路电流限制，具有良好的动热稳定性。
　　分相控制的断路器取代传统熔断器加接触器的消弧方案，减少了日常维护的工作量和更换熔断器的费用及时间。
　　装置动作速度快，可在15ms左右快速动作，大大缩短单相接地弧光持续的时间。
　　装置动作后可立即熄灭电弧，并能有效限制弧光接地过电压。
　　装置动作后，允许1250A的电容电流连续通过至少2小时以上，用户可以在完成转移负荷的刀闸操作之后再处理故障线路。
　　本装置的保护功能不受电网规模和运行方式的影响。

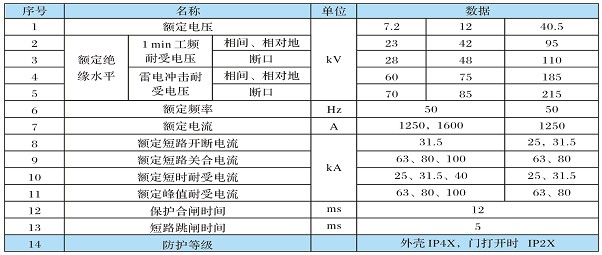

　　额定技术参数：

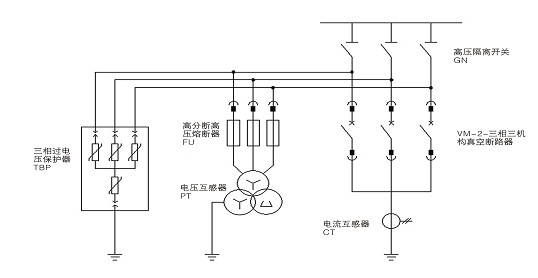

　　一次原理图：
