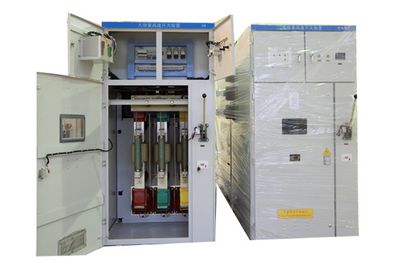

FSR（HDF）大容量高速开关装置

产品介绍：

FSR大容量高速开关装置是我公司新研制的产品，本产品通过了国家高压电器质量监督检验中心的大电流开断及EMC等全部型式试验。主要用在发电厂和变电站，大幅度限制短路电流，防止发电机、变电器等主要电气设备在短路电流的冲击下产生绕组变形而损坏，避免灾难性事故的发生；同时它还可改进电力系统的运行方式，进一步提高电能的质量及供电的可靠性。目前FSR高速开关装置的额定电压为6~35kV，额定电流为1~6kA。其具有开断预期值为100 ~ 200kA短路电流的能力，可将实际短路电流限制到预期短路电流值的20~50%，且开断时间仅为3ms之内，从而免除了巨大短路电流对主电力设备造成的灾难冲击和损坏，可解决长期困扰电力系统和大电力用户的诸多难题。

桥体

正常时流过工作电流，短路时在0.15ms之内迅速断开。

熔断器

桥体开端后全部短路电流转移到熔断器，在0.5ms之内熔断，并产生足够的弧压。

非线性电阻

熔断器熔断时产生的弧压使其导通，吸收磁能，并把开端时的电压限制在允许范围内。

电流互感器

在故障情况下，电流信号不失真，不滞后。

测控单元

检测电流和电流变化率，故障出现时向桥体发出分断信号。

系统投资大大降低电力设备可免受强大的短路电流的冲击，机械强度不必设计得很大。

开断快，截流小，电力设备无须考虑热稳定问题。导体尺寸不必很大。

大型发电机出口短路能得到快速有效保护开断容量大，是发电机出口及厂用分支理想的开断设备。使发电机、变压器得到快速有效保护。

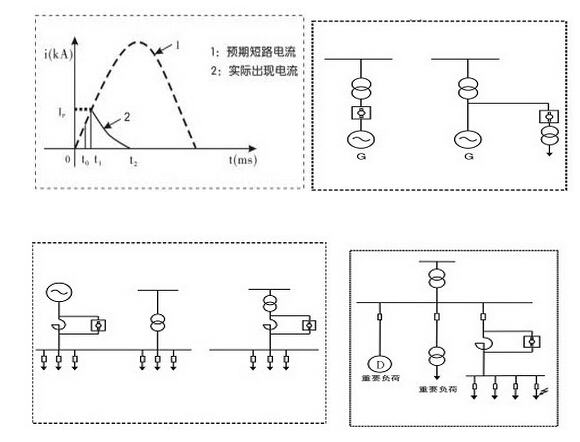

FSR与电抗器并联是经济有效的限流方案

正常运行时 FSR将电抗器短接，避免了电抗器巨大的电能损耗和大型电动机启动时的电压降。短路时HDF快速断开，负荷侧断路器的开断电流受电抗器限制到允许范围。

在新供用电系统设计时，可加大电抗器阻抗，使负荷侧断路器的开断电流进一步减小，降低造价。对不允许瞬时间断供电或须强行自启动的重要负荷，可提高供电质量。线路短路时， FSR快速断开，将电抗器投入。电抗器上的残压可设计得足以维持重要的负荷继续运行而不受影响。

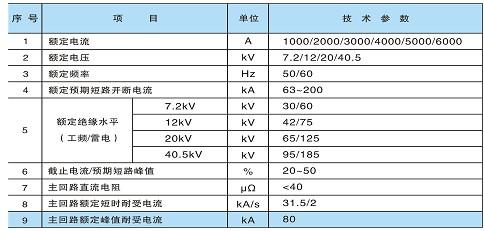

技术参数：

原理及结构：

FSR系列告诉开关装置是一种具有较强开断短路电流能力的高速开关，能够在发生短路故障后，在短路电流瞬时值还远未上升到峰值之前的约1/4个工频半波前后开始动作限流，在一个半波的时间内将短路电流完全开断，从而起到限制短路电流、保护电力主设备的作用。正常运行时，电流从HDF中流过，在系统发生短路故故障时，FSR快速分断，将故障电流3ms内切除。
